マニュアル › 08 ATTENUATOR とカーブ

CHAPTER 08

ATTENUATOR とカーブ

チャンネルごとに明るさを調整し、カーブで入力値と出力値の対応を整えます。

8.1ATTENUATOR の役割と ON/OFF

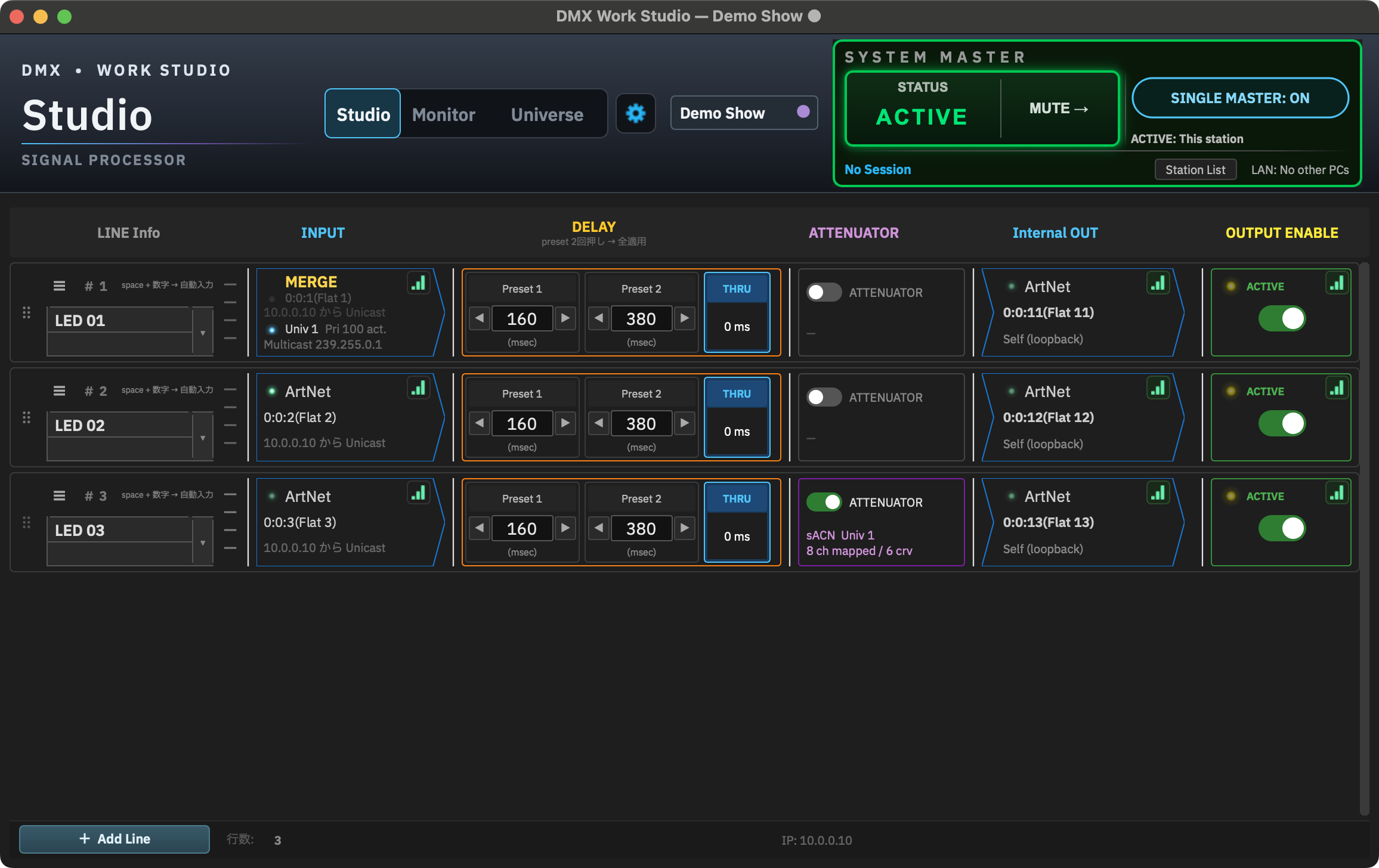

ATTENUATOR は、行に入った各チャンネルの値を出力前に調整する場所です。行の紫枠にあるトグルを OFF にすると調整せず、そのまま次へ通し、要約欄は — になります。ON にして ATTENUATOR の見出し付近をダブルクリックすると Attenuator 設定が開きます。中には明るさを調整する ATTENUATION と、値の変わり方を選ぶ CURVES のタブがあります。

8.2三つのモード

この Level Master は SYSTEM MASTER や Session の Master とは別物です。

行の入力の方式と、参照先の方式は別々に選べます。行の入力が ArtNet でも、参照は sACN でかまいません。

sACN／ArtNet モードでは、例えばこの行の CH1 に「別ユニバースの CH10」を割り当てると、CH10 の値でこの行の CH1 の明るさを調整します。参照値 255 ならそのまま、0 なら消灯です。参照先の受信は本体が自動で行い、まだ届いていなければ空の受信データとして扱います。参照チャンネルが空欄のセルは、そのチャンネルの元の値をそのまま通します。モードを切り替えても、各モードに入れた値は別々に保持されます。

8.3ATTENUATION タブのセル操作

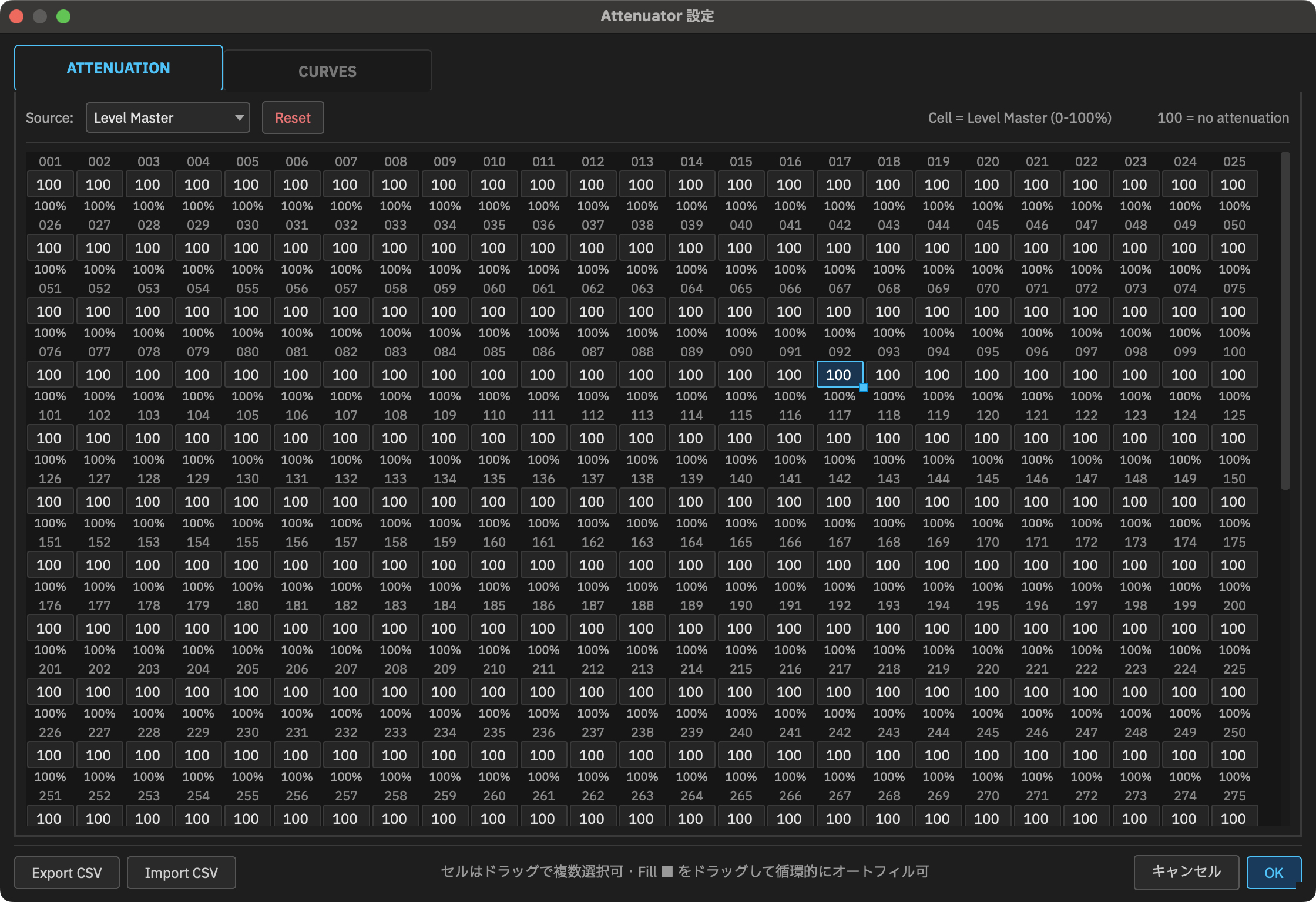

チャンネルのセルをクリックすると一つを編集でき、ドラッグすると連続するセルを選べます。選択した複数セルに値を入力し、Tab／Enter／↓ で確定すると、選択したセルへまとめて入ります。選択範囲の右下にある ■ をドラッグすると、元の並びを繰り返しながら後続セルへ広げられます。

Delete は選択セルを空欄に戻します。Level Master の空欄は 100%、sACN／ArtNet の空欄は元の値をそのまま通す意味です。⌘Z（Windows は Ctrl+Z） でセル編集を取り消せます。Reset は現在のモードの値をすべて既定値へ戻します。Export CSV／Import CSV は現在のタブの値をファイルへ出し入れする操作です。

8.4CURVES とは

カーブは、入力された値をどの出力値へ対応させるかという「変わり方の形」です。例えば同じ中間値でも、カーブを変えると出力値が変わります。最初から使える四つは Linear（補正なし）、Square（低い値を抑える形）、Sqrt（低い値を持ち上げる形）、S-Curve（S 字の形）です。

8.5ユーザーカーブを作る

組み込みの形で足りないときは Curve Editor で自分のカーブを作れます。キャンバスをクリックして点を追加し、ドラッグして動かし、右クリックで消します。両端の点は消せません。カーブに名前と表示色を付けて保存します。

8.6カーブを割り当てる

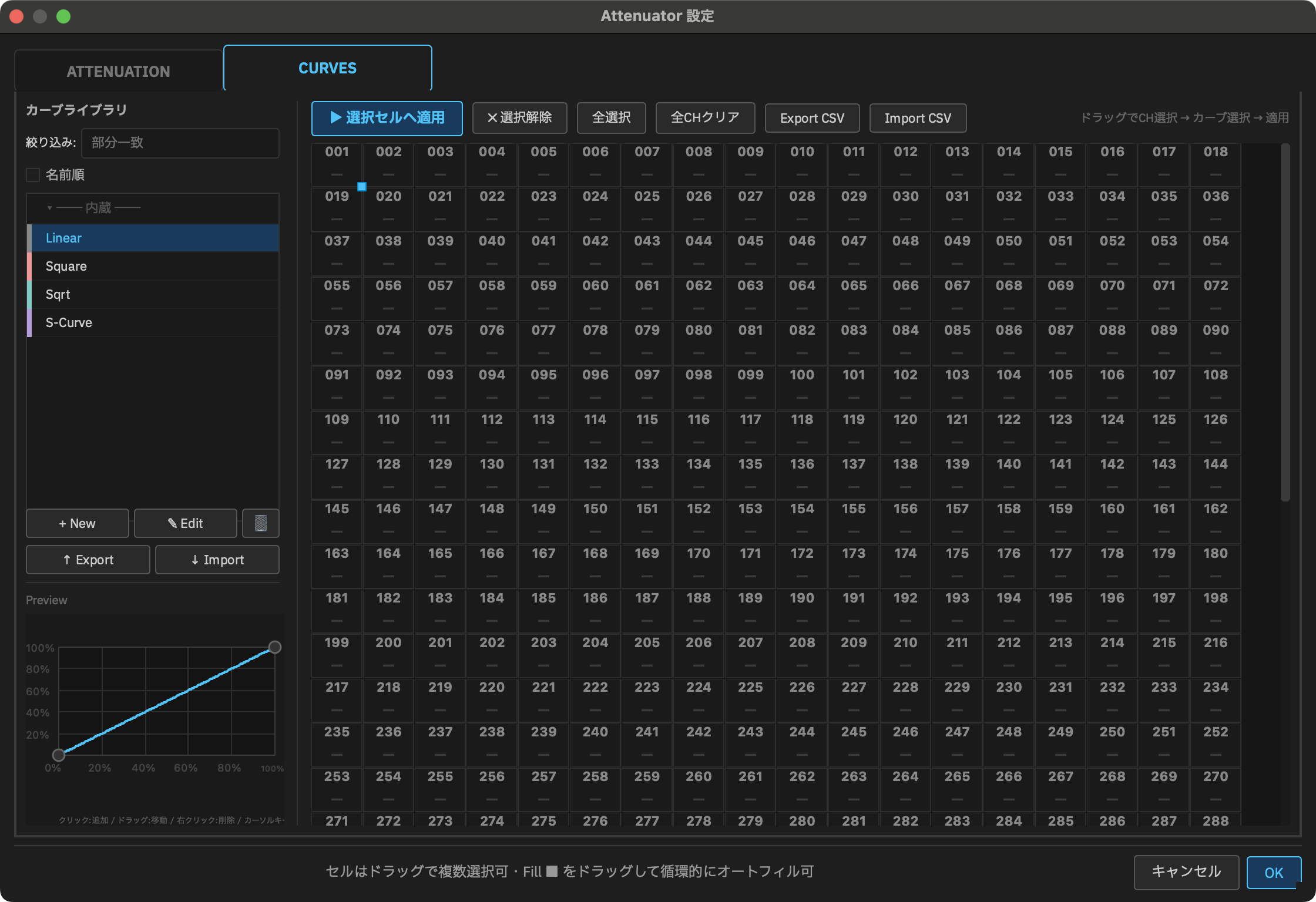

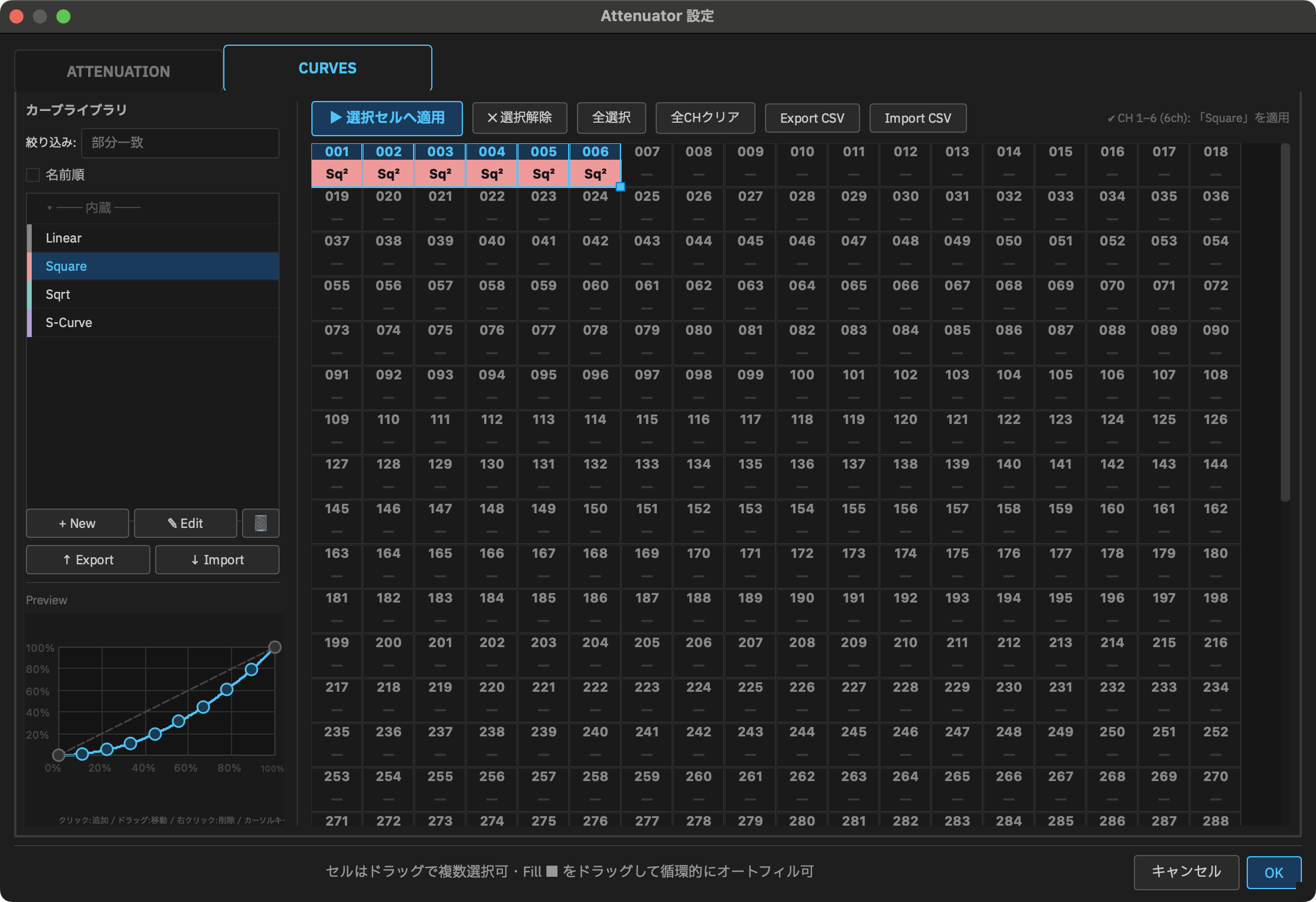

CURVES タブのカーブライブラリから使いたいカーブを選び、チャンネルのグリッドをドラッグして対象を選び、▶ 選択セルへ適用で割り当てます。選択範囲の右下の ■ をドラッグすると、選択したカーブの並びを繰り返して後続チャンネルへ広げられます。カーブごとの色は、ライブラリとグリッドで同じカーブを見分ける手がかりです。

8.7カーブの保存場所とショウへの埋め込み

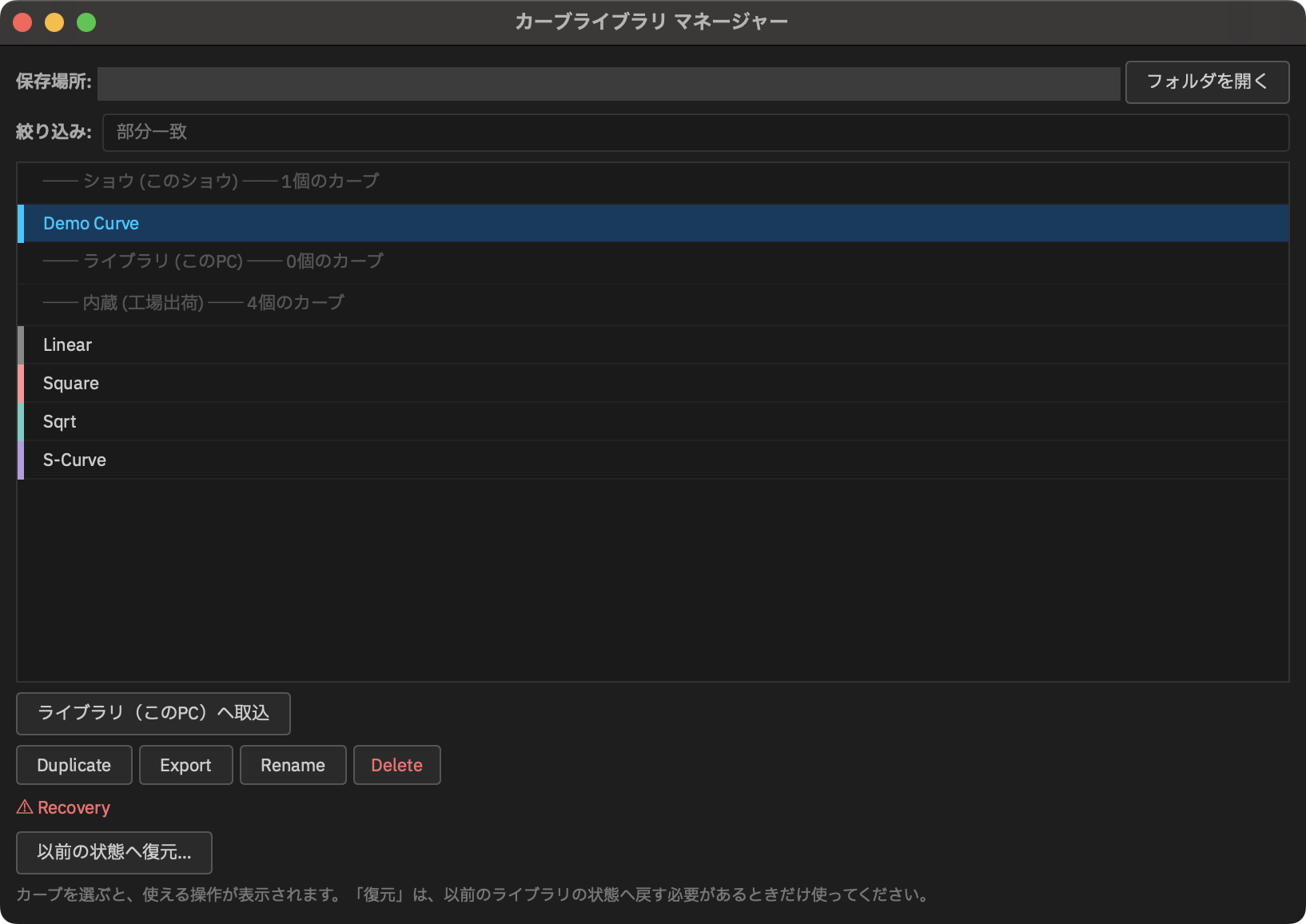

作ったカーブはこのPCのカーブライブラリに保存されます。使用中のカーブはショウにも埋め込まれるため、別PCでそのショウを開いても使えます。別PCで開いたショウのカーブを、そのPCのライブラリにも残したいときは、カーブライブラリ マネージャーを使います。ライブラリの整理や持ち出しもできます。内部の JSON ファイルは直接編集しません。

8.8使いどころ

同じ入力を器具や画面ごとに違う ATTENUATOR とカーブで調整する構成は、「10 折り返し」の 10.4で扱います。
